用单片机给车做个外置码表：原理、流程和几个坑

老车没有水温表，仪表盘上只有一根油量针和一个速度表。想知道转速、水温、电瓶电够不够，只能靠自己装一个。

市面上卖的 OBD 表两三百，但自己做一个更有意思：一块单片机、一个 CAN 收发器、一块屏，成本不到五十。

这篇只讲三件事：怎么读到数据、程序怎么写、坑在哪里。

一、OBD 就是车上留的一个「问诊口」

方向盘下面那块塑料板里，有一个 16 针的梯形接口，就是 OBD-II。

它本来是国家强制要求的排放检测口，但里面什么都能读：转速、车速、水温、进气温度、节气门开度、电瓶电压。

用法非常像点菜：

1. 你发一句：「01 0C」
2. 车回一句：「41 0C 1A F8」
3. 你算出：转速 1726 转

01 是服务号，意思是「读当前数据」；0C 是 PID，意思是「发动机转速」。就这么简单。

物理上，现在绝大多数车走 CAN 总线：接 6 脚（CAN_H）和 14 脚（CAN_L），速率 500k，差分信号。

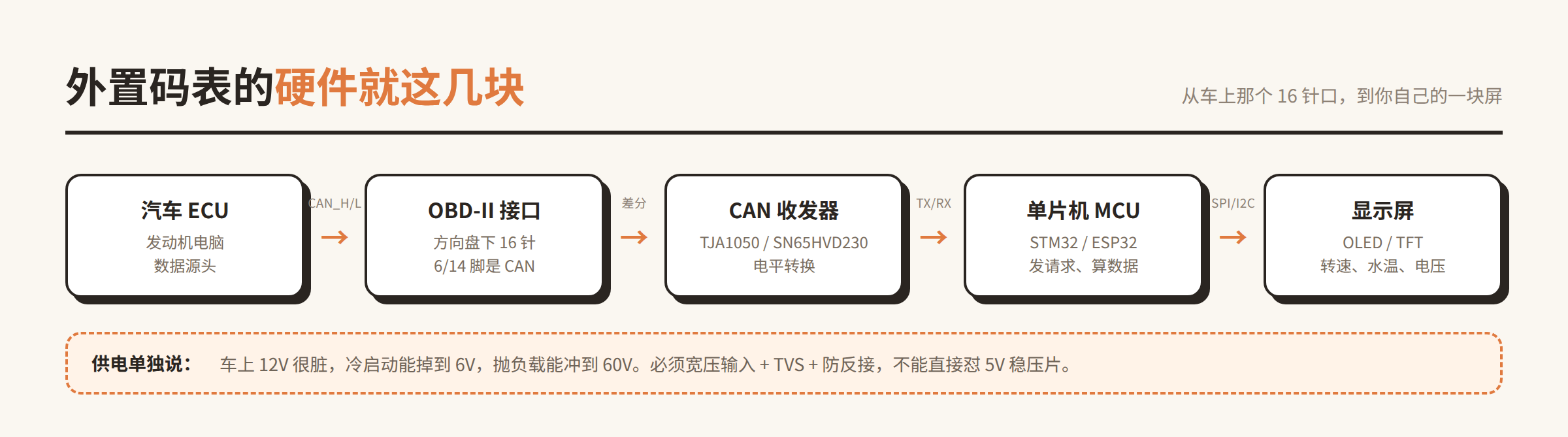

二、硬件就五块

一个很多人忽略的点：供电比通信难。车子启动那一瞬电压能掉到 6V，发电机抛负载能冲到 60V，接反了直接烧。TVS、防反接二极管、共模电感，一样都不能省。

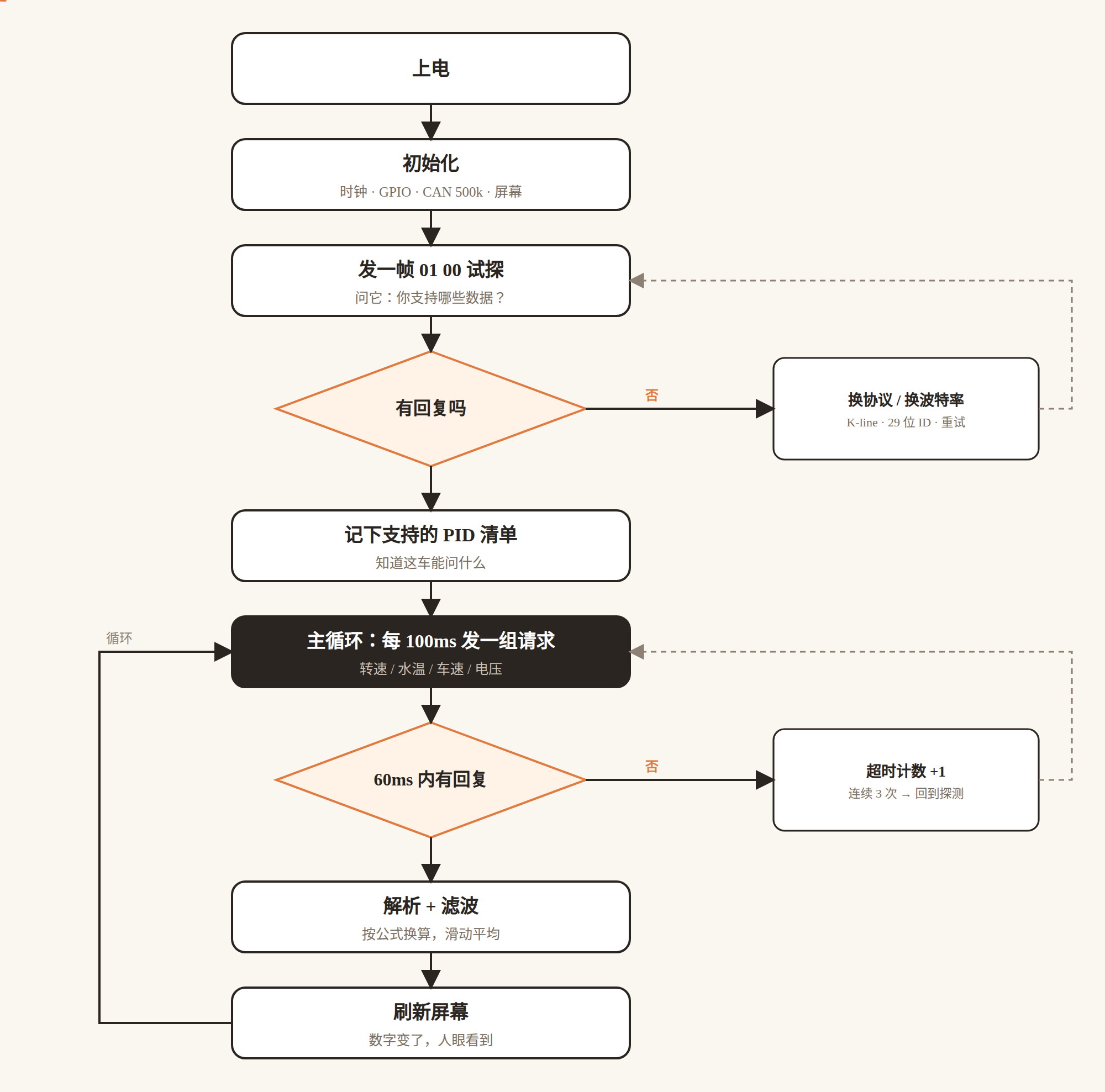

三、程序就一个循环

拆开看就四步：

1. 探测：发一帧 01 00 这是在问「你支持哪些 PID」。有回复说明通了，没回复就换协议或换波特率重试。

2. 记下清单 回复是 4 个字节的位图，每一位代表一个 PID 支不支持。先知道能问什么，后面才不会白问。

3. 主循环：每 100ms 问一组 不要一个一个问，可以把几个 PID 揁在一起发，一次拿回四五个数。转速、水温、车速、电压，一轮就够了。

4. 解析、滤波、刷屏 拿到字节按公式换算，做一次滑动平均去掉毛刺，再推给屏幕。

四、几张公式，背下来就行

A、B 就是回复里第 3、第 4 个字节。就这几个，已经能把仪表盘填满。

五、难点，提前知道少踩坑

1. 协议不止一种。 老车可能是 K-line，新车是 CAN，进口车还有 29 位 ID。没回复不一定是接错线，可能只是说错话。
2. 多帧传输。 读 VIN 这种长数据，一帧装不下，要按 ISO-TP 拆首帧、连续帧，还得回流控帧。新手最容易卡在这里。
3. 总线不能太热闹。 请求发得太密会拖慢整车网络，间隔至少 20ms，我一般用 100ms。
4. 数据会跳。 转速本身就在抖，屏幕上数字疯跳很难看，必须做滤波。
5. 不是每个 PID 都有。 同一辆车，有的 PID 支持，有的直接不回。程序里要能容忍超时，不能死等。
6. 熄火后不能耗电。 一直通电，一周就能把电瓶吸干。要么检测电压休眠，要么接 ACC。
7. 接线和干扰。 CAN 两根线要双绞，终端电阻 120Ω，线不要太长。点火线圈的干扰很容易把帧打坏。
8. 别挡规线。 屏幕装在方向盘上方会遮视线，装太低又要低头看，装之前先坐进去试位置。

六、想动手的话

三句话：

• 先花三十块买个 ELM327 插上，确认你的车到底能读到什么
• 再用 USB-CAN 接到电脑，把报文打印出来看一遍，比看文档快十倍
• 屏幕宁小勿大，晚上真的很扉眼

做到最后你会发现，真正难的不是写代码，是让它在零下十度的早上、在颠簸的土路上、在电压跌到 9V 的时候，还能安静地把那个数字显示对。
