激光管里的 PD,到底该怎么采?跨阻放大器和「串个电阻」对比

有人问了一个很具体的问题:激光管里封装的 PD,漏电流能反映光强,范围 1μA 到 1mA。别人都说用跨阻放大器,但那样光越强电压越低,方向是反的。能不能直接串个电阻,用电阻上的小电压再同相放大一下?

两个问题,分开答。

一、反相不是问题。 软件里减一下就行,不值得为它换拓扑。

二、串电阻能用,但 μA 那一段会废。 不是原理错,是信噪比不够。

一、先把 PD 当成一个电流源

反向偏置的光电二极管,输出电流与光强基本成正比,内阻极高,当电流源看就行。

麻烦不在「怎么把电流变成电压」,而在这个电流要跨 3 个数量级:1μA 到 1mA 是 1000 倍,60dB。任何一套固定增益,都不可能两头都好看。

二、左边为什么是标准答案

跨阻放大器的关键在于「虚地」:运放反相端被反馈网络钳在 2.5V,而 PD 阴极接 +7V,所以 PD 两端永远是 4.5V 反偏。

这一点带三个好处:

  • 结电容两端电压不变,不用充放电 → 带宽高、响应快
  • 反偏固定,结电容固定,线性好
  • 输出是低阻抗的电压源,直接磕给 ADC 没问题

代价就一个:输出是 2.5V − I×Rf,光越强电压越低。

三、反相怎么办

三个办法,从省事到麻烦:

  1. 软件减:I = (2.5 − Vout) / Rf,一行代码
  2. 加一级反相器:多一颗运放,多一份噪声和失调
  3. 换同相 TIA:PD 接同相端,反相端经 Rf 到地,输出就是 I×Rf

第三种看着最优雅,但 PD 的结电容直接挂在输入端,容易自激,需要加补偿电容;而且同相端有共模电压,对运放输入范围有要求。

除非你的 ADC 只能采正值、又不想写减法,否则不建议折腾。

四、右边电路,问题在哪

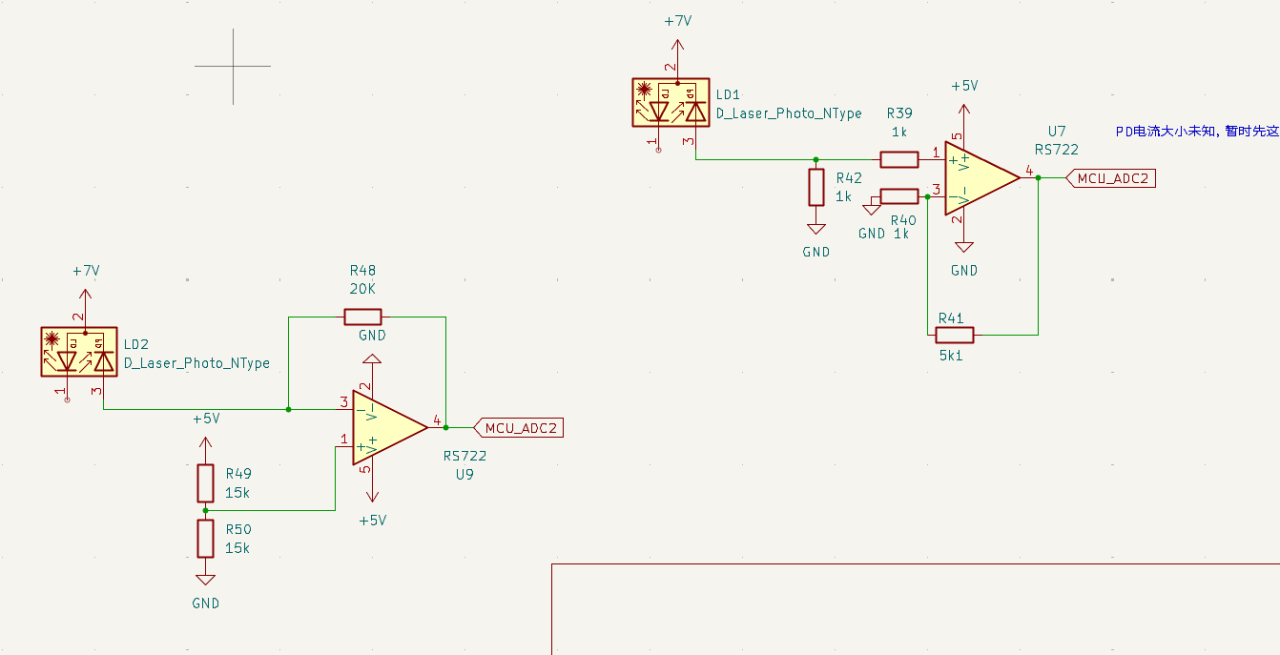

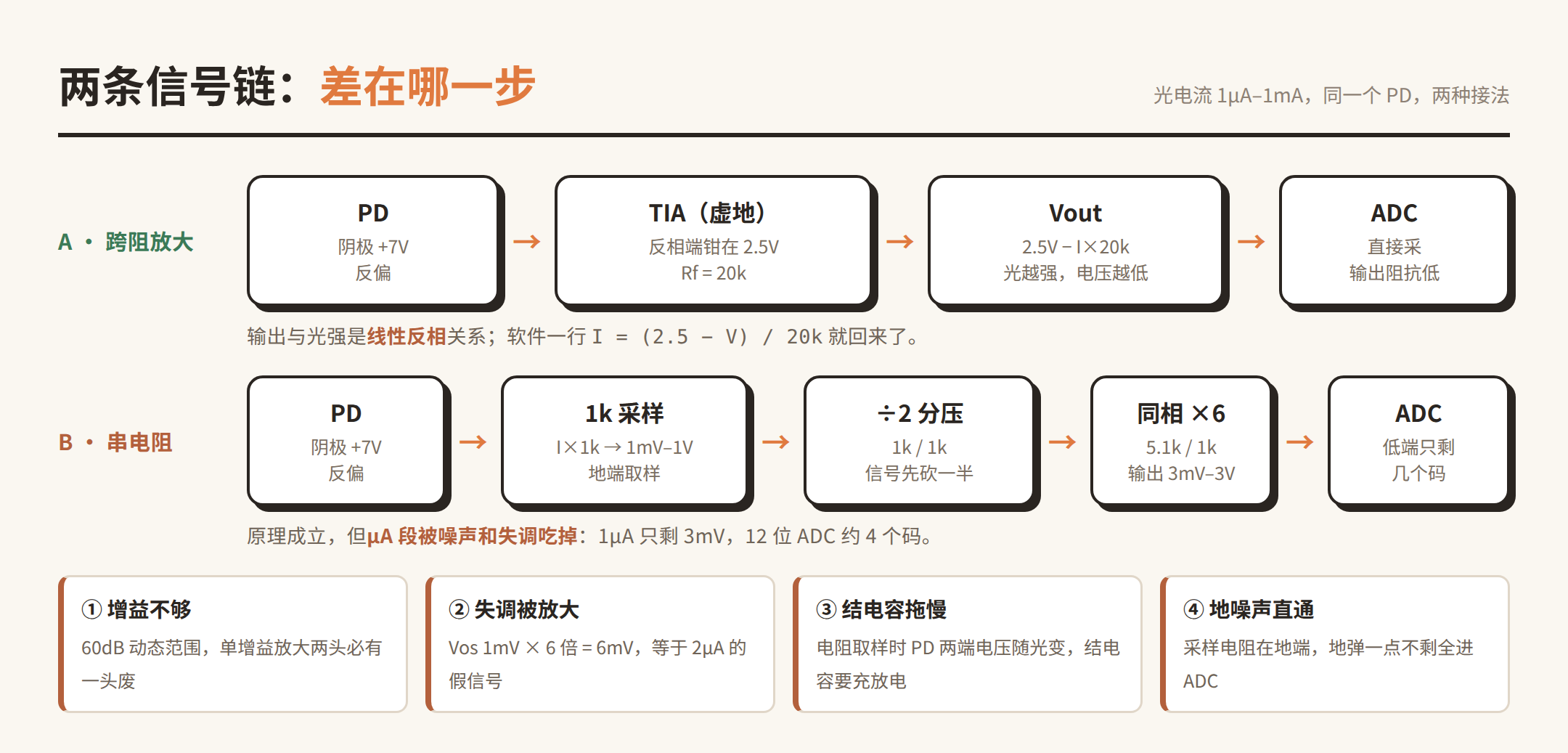

原理上成立:电流流过 1k,V = I×R,然后把这个小电压放大。但按图上的参数算一下,四个问题。

① 增益分错了地方。

1μA × 1k = 1mV,再经 R39/R40 分压剩 0.5mV,×6 后是 3mV。12 位 ADC、3.3V 参考,一个码是 0.8mV,3mV 也就 4 个码。噪声一盖,什么都没了。

② 分压白送一半信号。

R39 和 R40 两个 1k 串在同相输入端,本质是个 1/2 分压器。想要信号,就直接进同相端,不要先砍一半。

③ 失调被一起放大。

RS722 这类运放,失调电压典型值在 0.5mV 到 3mV 之间。乘 6 倍就是 3–18mV,相当于 1–6μA 的假信号,而且随温度漂。你拿它测 1μA,测的其实是运放自己。

④ 地端取样,地噪直通。

采样电阻放在地端,地线上任何一点弹跳,全部无衰减进 ADC。TIA 是虚地输入,这一点天然优于前者。

再补一个细节:按图上画的,反相端只经 R41 回到输出,没有下地电阻,那它其实是电压跟随器,增益为 1,R41 等于没接。 要 ×6,反相端还得加一个 1k 到地。

五、算笔账

假设 12 位 ADC、3.3V 参考(LSB ≈ 0.8mV):

光电流 左图 Rf=20k 右图 ×6 右图 ADC 码数
1μA 2.48V 3mV ≈ 4
10μA 2.30V 30mV ≈ 37
100μA 0.50V 305mV ≈ 380
1mA 饱和 0V 3.05V ≈ 3800

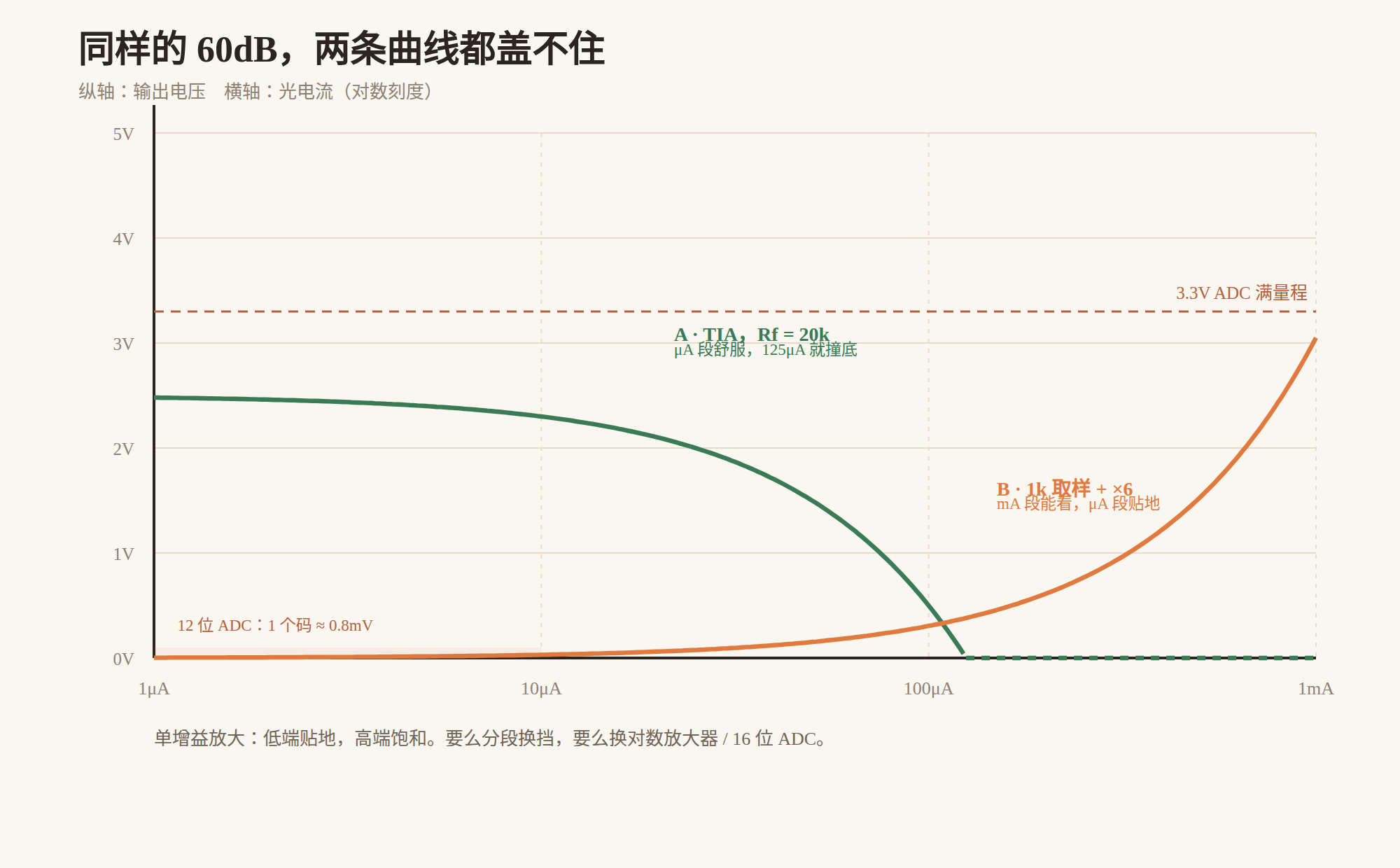

两边刚好互补:左边 μA 段舒服,125μA 就撞底;右边 mA 段能看,μA 段贴地。

六、真正要解的是 60dB

拓扑只是手段,真正需要解决的是:要么分段,要么换器件。

方案 A:分段增益 用模拟开关切 Rf(1M / 100k / 10k),单片机根据当前量级自动换挡。切换瞬间会丢几个点,但覆盖范围最宽。

方案 B:对数放大器 LOG114、AD8304 这类,把 60dB 的动态范围直接压成 0–2V 的线性输出。一个数量级一截,读数不用换挡,代价是精度和温度漂移要标定。

方案 C:换高分辨率 ADC ADS1115(16 位,LSB ≈ 0.125mV),配 Rf=20k 就能把 1μA 盖到 200μA。成本二十块,比调运放省心。

方案 D:降低要求 如果只是做 APC 反馈、看光强相对变化,根本不需要绝对精度。这时候右边电路能跑,只要把分压去掉、增益调大、软件做个两点校准。

七、如果非要串电阻

给你一个能用的版本:

  • 采样电阻改 10k,1μA 就有 10mV
  • 去掉 R39/R40 分压,信号直接进同相端
  • 增益做到 50–100 倍,同时选低失调运放(Vos < 100μV)
  • ADC 换成 16 位
  • 软件做两点校准:激光关闭时记零点,满光时记满度
  • 采样电阻并联 10–100pF 电容,滤掉高频噪声
  • PD 引线越短越好,PCB 上加 Guard 环

八、结论

  • 左边是对的,反相用软件解决,一行代码的事
  • 右边不是不能用,是精度不够,μA 段只有几个码
  • 别纠结拓扑,先算你的动态范围和精度要求
  • 如果两头都要,分段增益或对数放大,二选一

最后一个容易被忽略的点:PD 的暗电流随温度每升 10℃ 大约翻一倍。高温下测弱光,零点会自己往上跑。软件里留个温度补偿的余量,比在电路上死磕有用。
